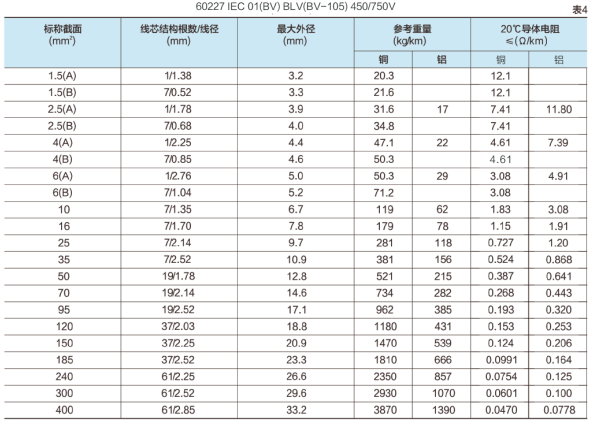

60227 IEC 01(BV)
Keywords:
60227 IEC 01(BV)
Category:
Cloth wire
Tel:
Description
一、执行标准
GB/T 5023.1～5—2008 《额定电压450/750V及以下聚氯乙烯绝缘电缆》
JB/T 8734.1～6-2016《额定电压450∕750V及以下聚氯乙烯绝缘电缆电线和软线》
JB/T 10491.1～4-2004《额定电压450 750V及以下交联聚烯烃绝缘电线和电缆》
二、型号名称及使用范围
本产品适用于交流额定电压U0/U为450/750V及以下动力装置固定布线用的铜芯或铝芯聚氯乙烯绝缘电缆电线。
三、电缆结构尺寸及性能指标
RVS 300/300V
| 标称截面 （mm²） |
线芯结构根数/直径 （mm） |
最大外径 （mm） |
参考重量 （kg/km） |
| 2×0.3 | 2×16/0.15 | 4.6 | 12.8 |
| 2×0.5 | 2×28/0.15 | 6.0 | 22.5 |
| 2×0.75 | 2×42/0.15 | 6.2 | 29.0 |
| 2×1.0 | 2×63/0.15 | 6.6 | 34.5 |
| 2×1.5 | 2×84/0.15 | 7.2 | 45.2 |
| 2×2.5 | 2×133/0.15 | 8.2 | 68.0 |
| 2×4 | 2×203/0.15 | 9.5 | 101.4 |
| 2×6 | 2×180/0.20 | 11.6 | 152.4 |
BVR 450/750V
| 标称截面 （mm²） |
线芯结构根数/直径 （mm） |
最大外径 （mm） |
参考重量 （kg/km） |
| 0.75 | 7/0.37 | 2.9 | 12.9 |
| 1.0 | 7/0.43 | 3.1 | 15.7 |
| 1.5 | 7/0.52 | 3.4 | 21.2 |
| 2.5 | 19/0.41 | 4.1 | 32.8 |
| 4 | 19/0.52 | 4.8 | 48.0 |
| 6 | 19/0.64 | 5.3 | 67.8 |
| 10 | 49/0.52 | 7.3 | 118.1 |
| 16 | 49/0.64 | 8.6 | 177.9 |
| 25 | 98/0.58 | 10.2 | 280.1 |
| 35 | 133/0.58 | 11.7 | 373.5 |
| 50 | 133/0.68 | 13.9 | 505.7 |
| 70 | 189/0.68 | 16.0 | 710.1 |
| 95 | 259/0.68 | 18.2 | 971.4 |
| 120 | 259/0.76 | 20.2 | 1215.5 |
| 150 | 323/0.76 | 22.5 | 1493.9 |
| 185 | 405/0.76 | 24.9 | 1854.6 |
